アルミ朝顔クサビ足場用関連

写真

アルミ朝顔クサビ足場用関連に関するQ&A

Q. a1620 朝顔用設置ロープの長さを教えてください。
A.
Q. a0009 アルミ朝顔は入り隅部分にも取り付けることができますか?
A.

取付できません。



対処方法については現場状況によって異なりますので、弊社営業担当もしくは最寄りの営業所へご相談ください。

参考になった

関連情報はこちら

Q. a0631 アルバトロスは単管本足場の労働安全衛生規則が適用されますか?
A.

アルバトロスは労働安全衛生規則571条の単管本足場第1号~4号が適用されます。
(その他一般的な手摺や足場の脚部などの足場共通事項は全て適用されます。)

(1)建地の間隔は、けた行方向を1.85メートル以下、はり間方向は1.5メートル以下とすること。(棚足場などで4方に筋交いを設けた場合は適用されません)

(2)地上第1の布は、2m以下の位置に設けること。
(2mを超えた場合は、根がらみに鋼製踏板を設置してください)

(3)建地の最高部から測つて31mを超える部分の建地は、鋼管を2本組とすること。ただし、建地の下端に作用する設計荷重(足場の重量に相当する荷重に、作業床の最大積載荷重を加えた荷重をいう。)が当該建地の最大使用荷重(当該建地の破壊に至る荷重の2分の1以下の荷重をいう。)を超えないときは、この限りではない。

(4)建地間の積載荷重は、400kgを限度とすること。
(積載荷重は使用状況によって変わります。詳細はカタログをご確認ください)

※平成27年度に安衛則が改正され、(3)の内容が追加されています。

参考になった

関連情報はこちら

Q. a0632 アルバトロスにアルミ朝顔を取り付けることができますか?
A.

取り付けることができます。
クサビ足場用の斜材受け金具とフレーム受け金具を使用してください。
その他の部材は枠組足場と共通になります。
取り付け手順も枠組足場と同じです。
※アルバトロスの妻側の斜材受け金具・フレーム受け金具は直線部と共通です。

また、以下のアルミ朝顔の基準に従ってください。その他の詳細はお問い合わせください。
・アルミ朝顔を設置する足場は本足場のみです。
・アルミ朝顔を支持する斜材の取り付けは、腕木を取り付けた位置の支柱としてください。
・アルミ朝顔を支持する斜材を取り付けた位置の前踏みに壁つなぎを設けてください。(各スパン以下毎に壁つなぎが必要です)

参考になった

関連情報はこちら

Q. a0840 アルミ朝顔クサビ足場用フレーム受け金具の穴が3つ空いている理由を教えてください。
A.

それぞれ以下の養生材を取り付けているときに、穴位置をずらして対応するためです。

A:養生枠、防音パネル取り付け時
B:スカイフェンス取り付け時
C:養生シート取り付け時

詳細は添付資料をご確認ください。

参考になった

関連情報はこちら

Q. a0205 台風の影響で、アルミ朝顔のコーナー部がめくれ上がることはありますか?
A.

アルミ朝顔のコーナー部は直線側の朝顔に乗っかっているだけですので、めくれ上がってしまうことがあります。

※台風・強風時は、アルミ朝顔及びシート類はシステム承認の使用基準上畳む必要があります。
コーナー部は取り外してください。
直線部はFRP万能板を取り外し、フレームを畳んで支柱に縛り付けてください。

参考になった

関連情報はこちら

Q. a1072 アルバトロスの朝顔設置箇所の壁つなぎのルールを教えてください。
A.

システム承認内で壁つなぎの設置ルールを設けており、アルバトロスはフレーム受け金具、斜材受け金具を取り付けている箇所に各スパン(1スパン)以下毎に壁つなぎを設けることとされています。
※枠の場合は2スパン以下ごとです。

参考になった

関連情報はこちら

Q. a1175 アルバトロス曲線足場にアルミ朝顔を設置することは出来ますか?
A.

曲線部にはアルミ朝顔は設置できません。
直線部のみ取り付け、曲線部にはコンパネや足場板等を使用してください。

参考になった

関連情報はこちら

Q. a1269 アルミ朝顔の1段目の高さには決まりはありますか?
A.

高さの決まりはあります。
朝顔の設置を定める国土交通省の通達している「建設工事公衆災害防止対策要綱」に、
「3 最下段の防護棚は10m以内の位置に設けること」
とされていますので、1段目は10m以内の箇所に取り付けてください。

一般的な取り付け高さについては、建設業労働災害防止協会の「足場の組立て等工事の作業指針 作業主任者技能講習テキスト」によれば、「一般には、地上からの高さ4~5mの箇所に一段目を設け、二段目以降は下段の防護棚から10mより低い間隔のところに設けることが望ましい」とされています。
※10m以下であれば4~5m以上でも問題はありません。

出典:建設業労働災害防止協会『足場の組立て等工事の作業指針 作業主任者技能講習テキスト』213頁(建設業労働災害防止協会,第4改訂5版,2020)

参考になった

関連情報はこちら

Q. a1341 枠組足場用のアルミ朝顔のフレーム受け金具と斜材受け金具は、アルバトロスに取り付けられますか?
A.

取付けられません。
アルバトロス専用のものをお使いください。

フレーム受け金具 :枠用は下部が横架材に当ててひっかける形状になっていますので 径が合わず、またハンガーが干渉してしまいます。
斜材受け金具:枠用は下部がクランプではなく横架材に乗せて設置するようになっており径も合わず、形状的にもクサビに干渉してしまいます。

参考になった

関連情報はこちら

Q. a1393 アルミ朝顔の取り付け時に使用したロープは、どのようにしておけばいいですか?
A.

ロープはたるませた状態で足場に固定してください。

参考になった

関連情報はこちら

同じカテゴリの商品

「くさび緊結式足場」内の商品

NETIS

商品名アルバトロス

PICKUPNEW

商品名S造用壁つなぎ取元材

商品名アルバトロス妻側ブレス

商品名アルバトロス荷受けフォーム

PICKUPNEW

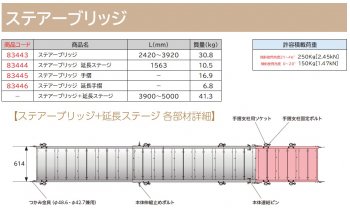

商品名ステアーブリッジ

商品名アルバトロス曲線対応品関連

商品名アルバトロス支保工

PICKUPNEW

商品名アルバトロス強力斜材

商品名アルミのL型巾木

PICKUPNEW

商品名アルバロングスパンEV荷取用金具

PICKUPNEW

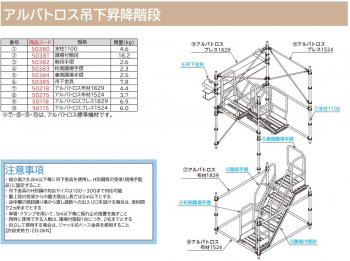

商品名アルバ吊下昇降階段

商品名アルバトロス妻側巾木関連

PICKUPNEW

商品名アルバトロス狭小地システム

NEW

商品名鋼製踏板500・240幅457

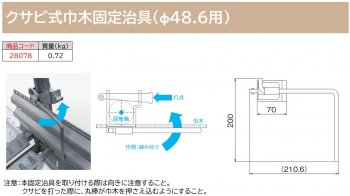

商品名クサビ式巾木固定治具

PICKUP

商品名アルバトロス防護構台

PICKUP

商品名防護構台用屋根材・雨どい

商品名Lパタ巾木

PICKUP

商品名アルバトロス伸縮手摺枠

商品名すきまのない踏板

PICKUPNEW

商品名アルミの妻側巾木305

商品名棚台車(アルミ6輪)

商品名アルミの妻側巾木

商品名アルミの巾木

商品名スカイガード関連

商品名アルバトロス荷重受梁1829

商品名炉内足場アルバトロス

商品名スカイフェンス

商品名クサビ足場用アルミ階段

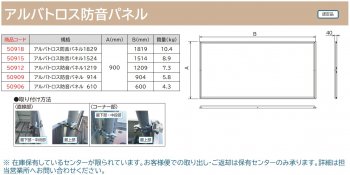

商品名アルバトロス防音パネル関連

商品名アルバトロス強化方杖を用いた棚足場

商品名アルバトロス伸縮手摺150~310

商品名アルバトロス がっちり階段手摺

商品名アルバトロス 梁枠関連

商品名アルバトロスアウトリガー

商品名アルバトロス布材457

商品名アルバトロス アルミの階段手摺枠

商品名アルバトロス拡幅狭幅ブラケット

NO IMAGE

商品名アルバトロス一側足場

NO IMAGE

商品名アルバトロスイベント対応

商品名クサビ足場用大引受調整カラー

商品名朝礼台

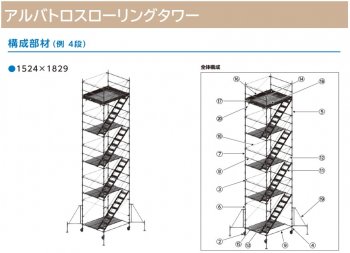

商品名アルバトロス強化方杖を用いた移動式足場(ローリングタワー)
