高強度、高信頼性の緊結部

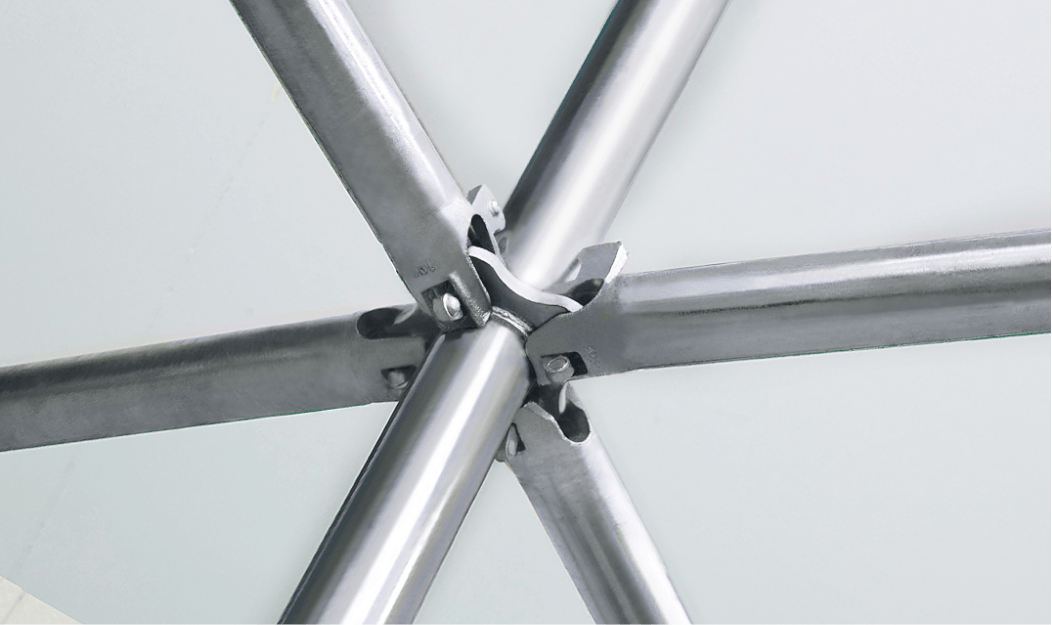

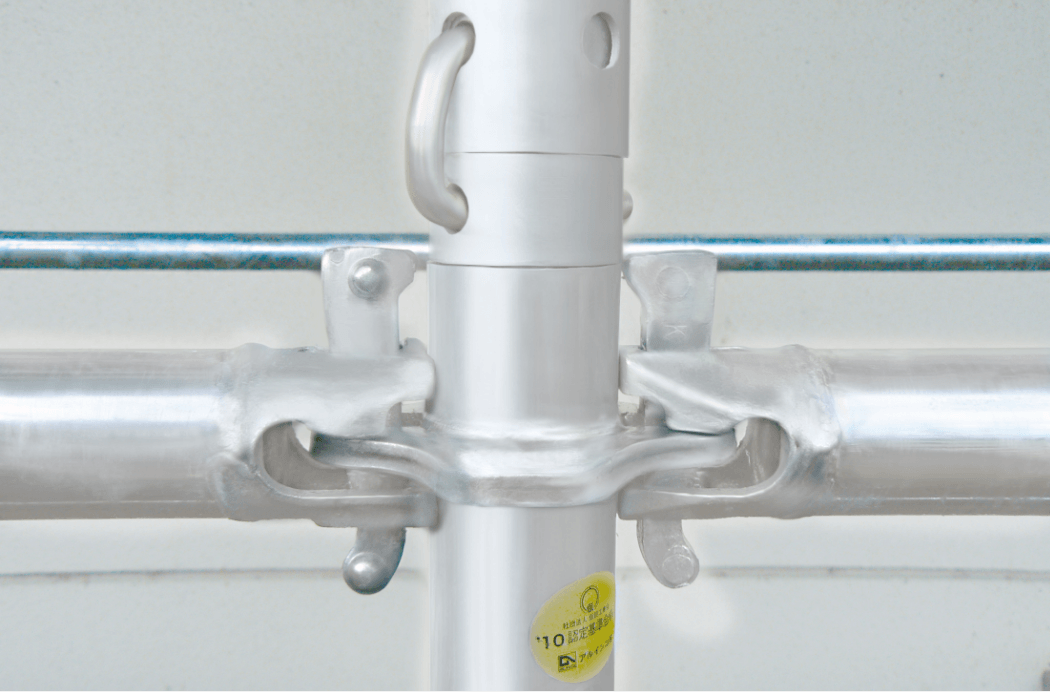

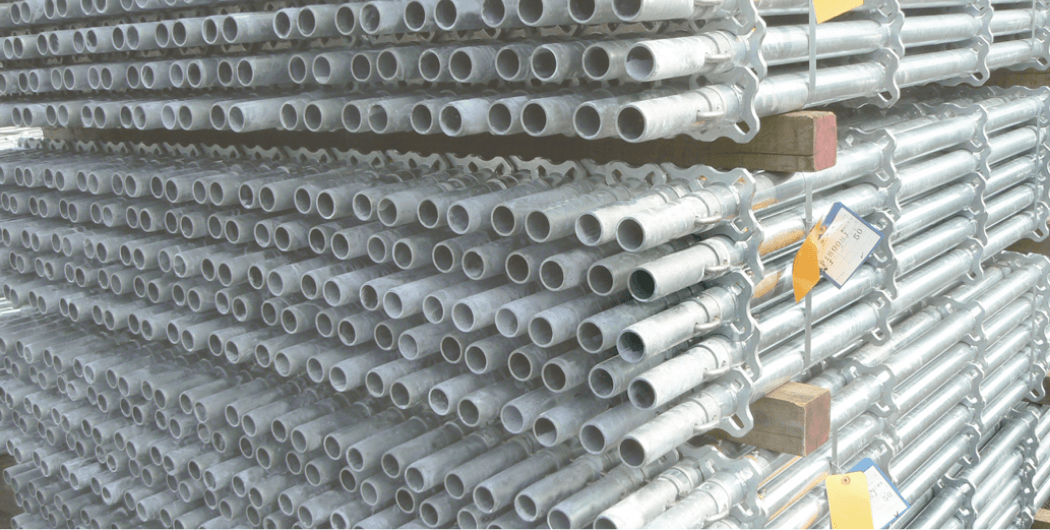

8mm厚のプレートと白心可鍛鋳鉄の靭性に優れた布材金具を採用。繰返し使用による摩耗に強く長年使っても安心の設計
クサビは2~3回の打込みで十分な緊結力を発揮。振動などの予測外の力にも強い構造です。緊結力、耐久性、施工性に優れた形状です。
安全性

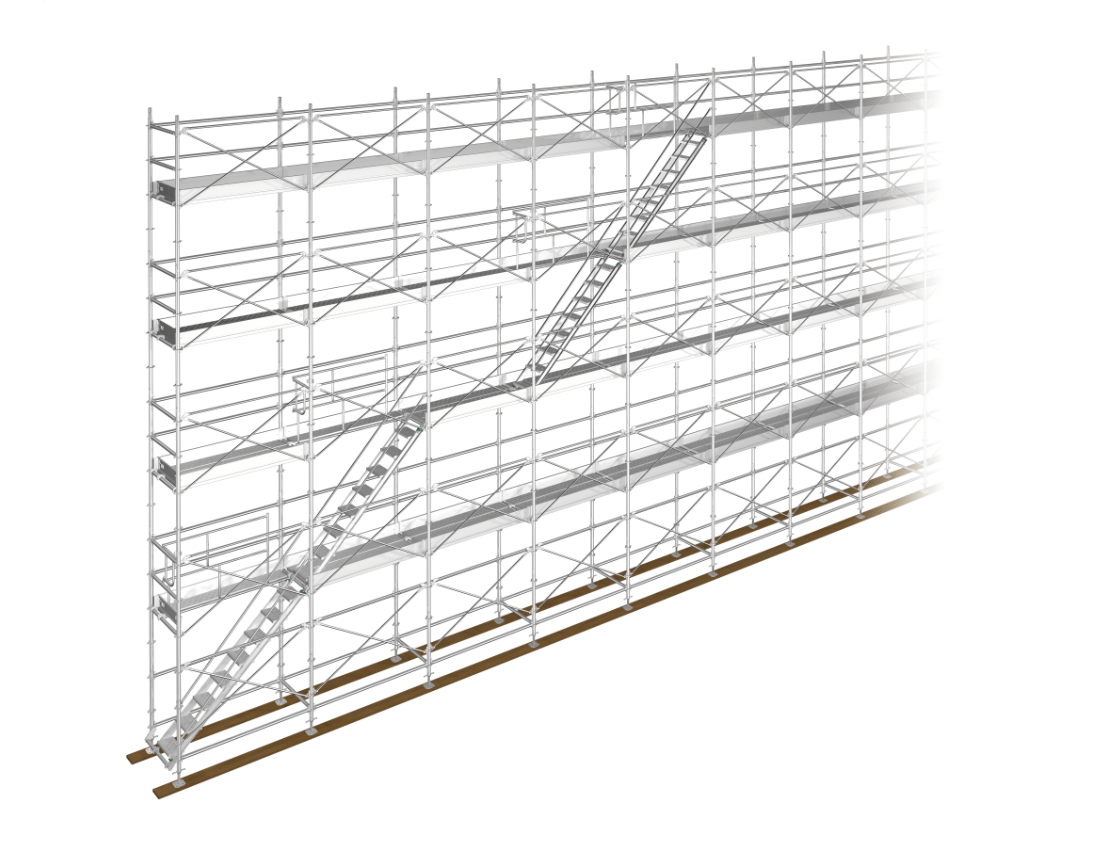

手すり先行工法が標準仕様・標準工法(改正安衛則適合品)
効率的に安全工法が守られます
従来の枠組足場と異なり、先行手摺が標準部材となっており、筋かいの機能も有しています。工事内容に応じ、建物側の手摺は布材による水平二段手摺も可能です。
作業性 OPERABILITY
作業性

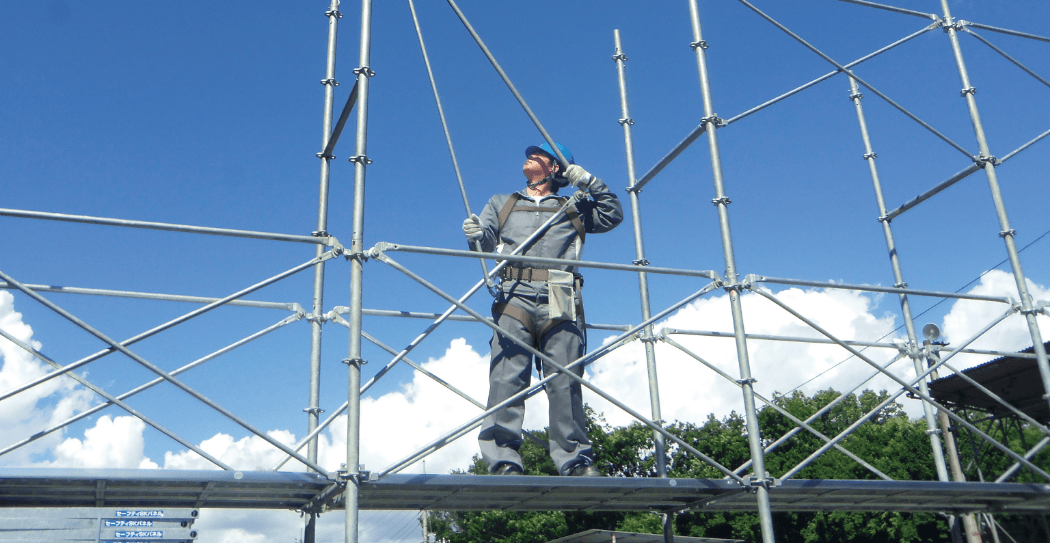

広い作業スペースの快適空間を提供
内側に邪魔な補強がなく、1層高さは1800mm
足場内部に補強がないため900幅で枠組足場1200幅と同じ広さの感覚。
作業性
部材は軽量・コンパクト
軽量・省スペースで現場の効率化、輸送コストも削減
枠組足場の手すり先行工法と比べ単位面積当たりの重量は大幅に減るため、輸送コストの削減が図れます。
作業性
枠組足場の簡単さと単管足場の自由さ
簡単手順で組み方自由自在
建地から布・コロバシは四方に伸ばせるので入隅・出隅の多い躯体にも枠組足場のように縁を切ることなく、X方向・Y方向に足場を連続させたまま設置することが可能です。GLでレベルと通りを出せば後は枠組足場のように手順通り組立てるだけ。ラチェットレンチでの大量のクランプ締めが必要だった単管足場と比べ工数が大幅に削減されます。
※壁つなぎの取付けには単クランプ締めが必要です。
作業性
突起や隙間のないワイドなステージが簡単に
支柱のジョイントはワンタッチで取外し可能

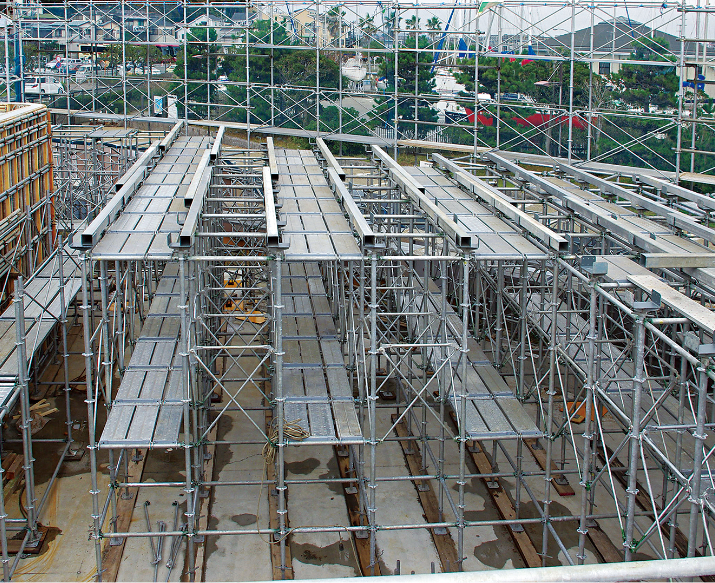

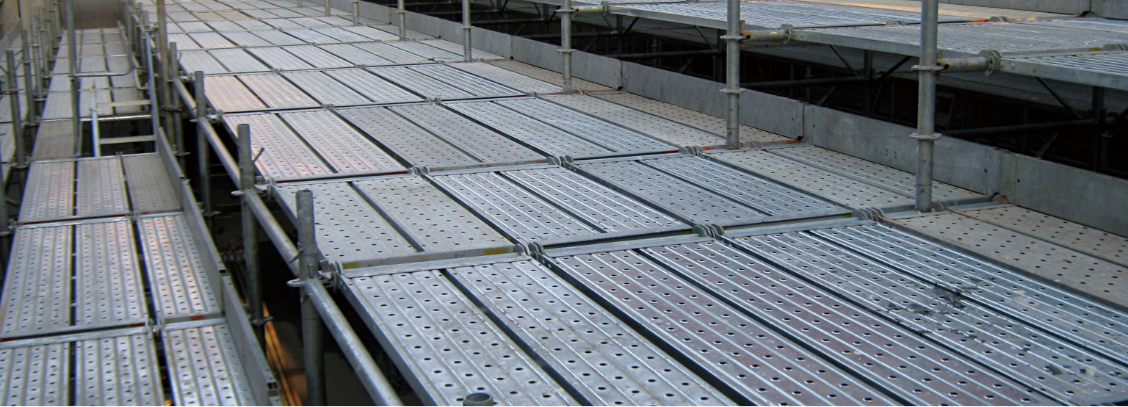

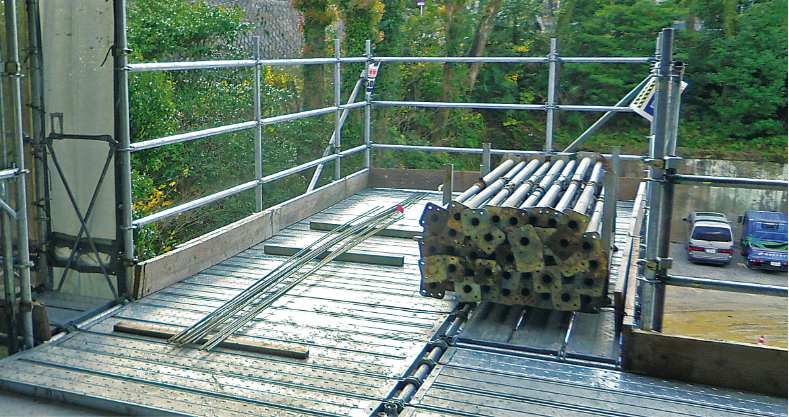

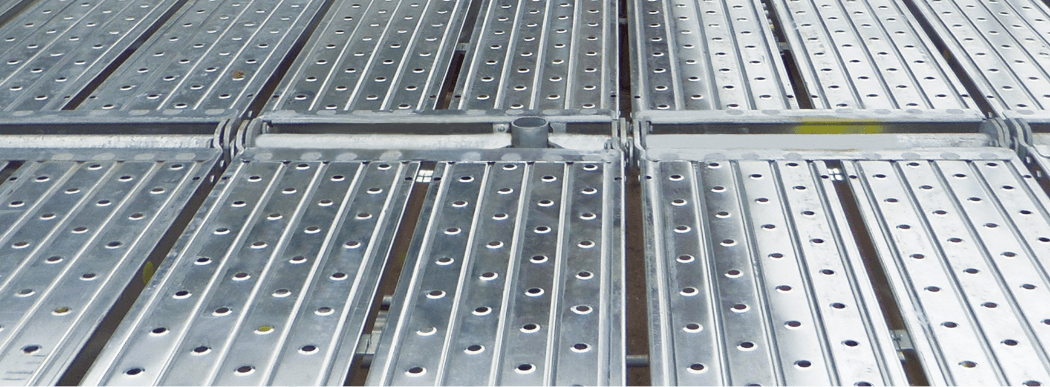

床付き布枠は支柱部をまたいで掛けることができ、突起や隙間のない広いステージが簡単に設置できます。
支保工として使うときは大引受ジャッキを直接挿入することが可能です。ステージの外周には先行手摺・二段手摺が簡単に取付けられます。

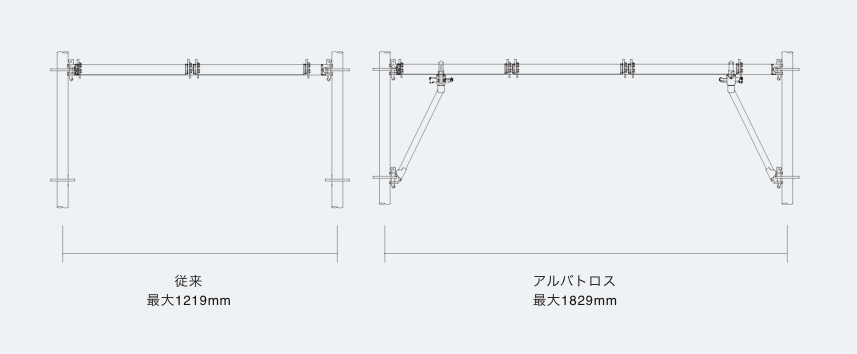

従来の棚足場(ステージ)は足場板を掛けるコロバシ材(腕木)は1219mmまでしか使えませんでしたが、オプション材の強化方杖を使用すると最大1829mmまで可能になります。支柱や布材等、部材の節約になるとともに組み手間も大きく削減できます。
拡張性 EXPANDABILITY
拡張性
マルチパーパス

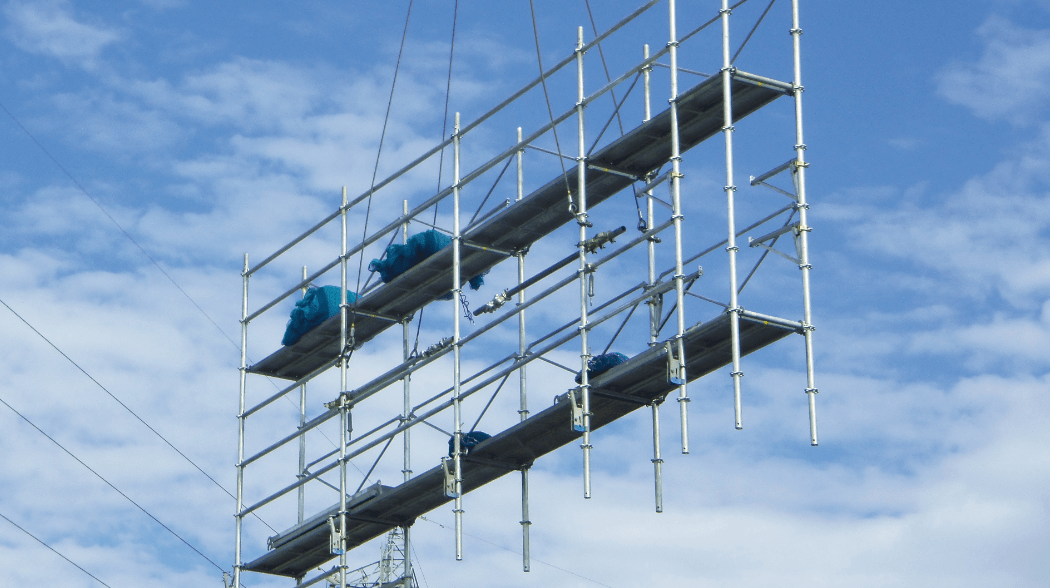

支柱、布材、先行手摺、この3種類の基本部材の組合せと、それに若干のオプション材・周辺機材を組合せるだけで、実に多様な目的に使うことが可能です。作業目的の足場、ステージとしてはもちろん、同じ部材で荷受構台や支保工と、現場の工程・局面に応じ多目的に使えます。
拡張性
3次元的組立
支柱を中心に、布材、先行手摺、布板を90度毎に4方向に組み立てていくことが可能です。先行手摺を兼ねた筋かいがX・Y両方向に取り付けられことによって、立体的で安定した構造を自由な寸法で組み立てることが可能です。
拡張性

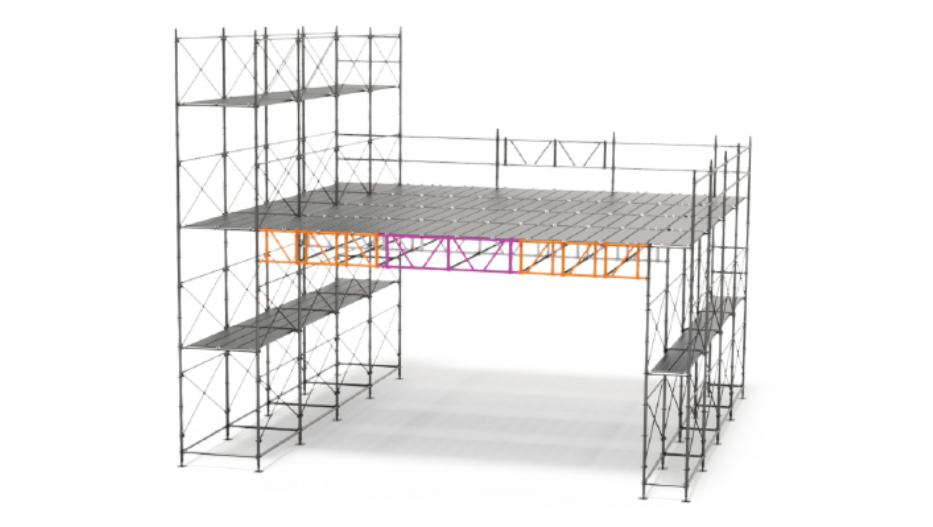

作業スペース下に大きな空間の確保が簡単

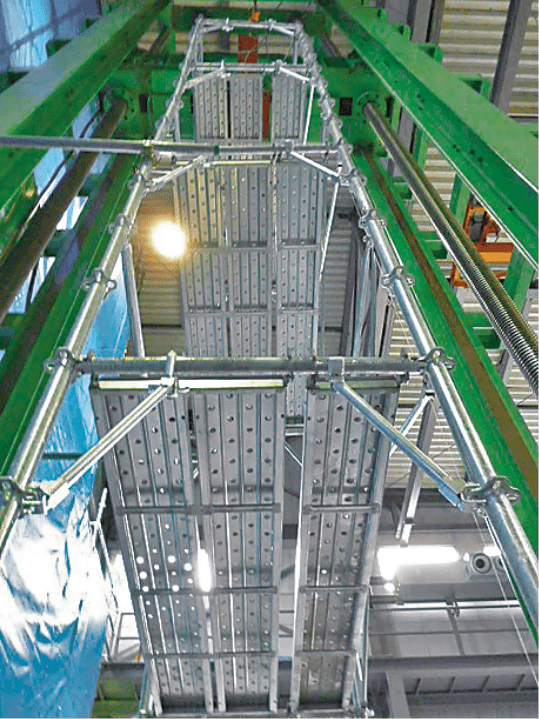

アルバトロスには梁枠、荷重受け梁や強化方杖を用いて必要な場所に作業ステージを設置し、下部空間には通路や材料置き場等に使うためのスペースを設けることができる機材が豊富です。
拡張性

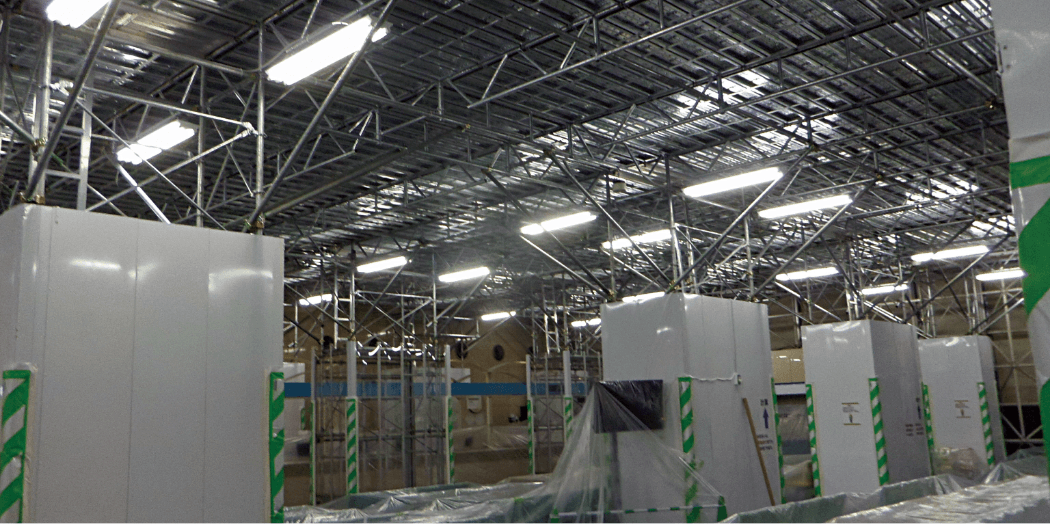

大平面の移動式ステージも簡単
従来は軽天作業台を連結して行っていた天井の設備工事や仕上げ作業にも使用可能。軽天作業台の届かない高さにも縦横必要なサイズに合わて組立てできます。全ての部材はコンパクトサイズで小さな部屋内の作業にも適し、解体した部材の搬出は乗用エレベーターでも搬出できます。
拡張性

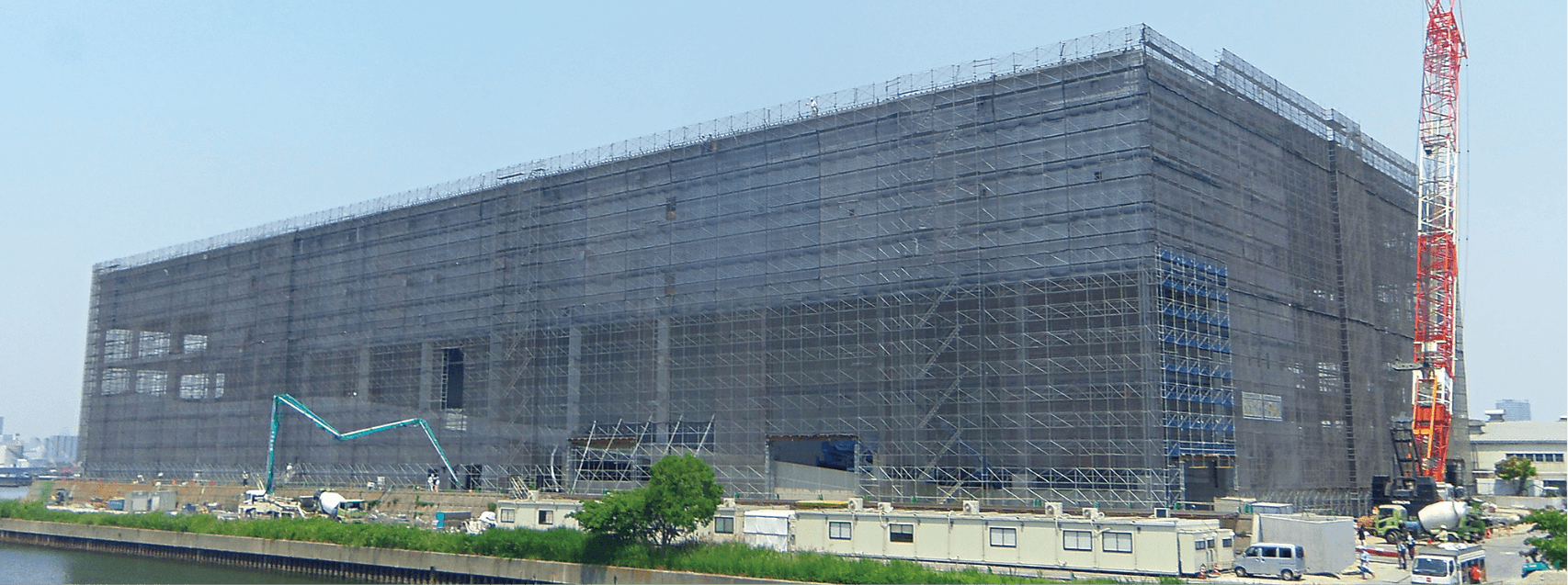

大組み・大払しでさらに
安全性と施工性アップ
信頼性と施工性に優れた大組みブロック
L3600mmの支柱で2層(×5~6スパン)ブロックとし、両面先行手摺とすると高所での組み立て作業を大幅に減らすことが可能となります。アルバトロスでつくられたブロックには高い剛性があるため吊り上げ時のたわみや両端の垂れもほとんどありません。さらにはジョイントが溶接で固定されていないため、吊ったブロックの支柱挿入がスムーズに行えます。
アルバトロスの支柱プレートは頑丈。吊りフックや長シャックルを直接支柱に掛けることが可能です。
アルバトロスの拡張性と発展性 EXPANDABILITY AND DEVELOPMENT OF ALBATROSS
アルバトロスの大きな特長は、その拡張性と発展性にあります。シンプルな基本システムだからこそ、現場の多様なニーズへの拡張・発展が可能です。

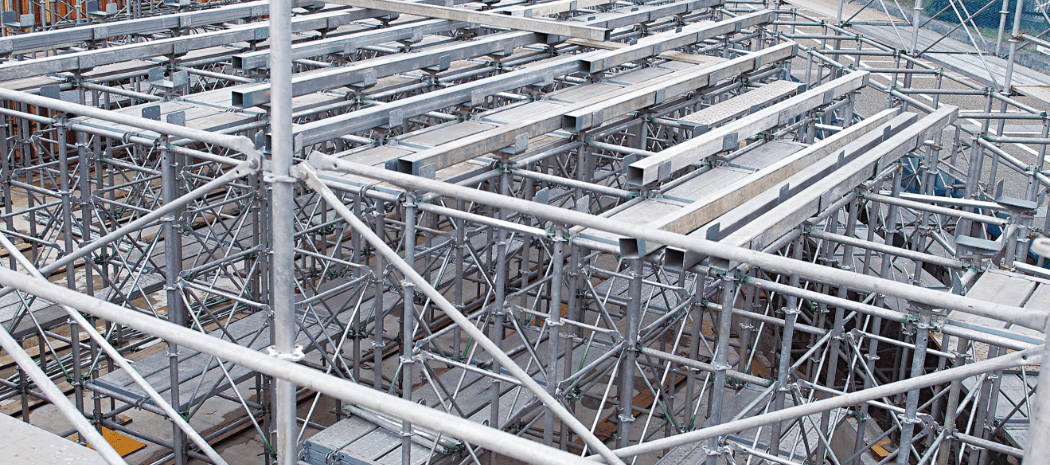

支保工システム
仮設工業会システム承認CURVED SURFACE SUPPORT豊富な部材と組立て方の選択で多様なニーズに対応。最大33.5kN。
アルバトロスの支保工は軽量な部材で、使用する支柱、布材や先行手摺は足場と兼用できるため無駄がありません。目的用途に応じて安全性・機能性・強度をバランスよく使い分けることができます。もちろん手すり先行工法による組立・解体も可能です。
目的用途に応じ3種類の斜材の組合せで自由自在。
伸縮斜材 PAT.
商品コード | 商品名 | 質量(kg) |
---|---|---|
50820 | 伸縮材料L | 5.3 |
50821 | 伸縮材料S | 3.3 |
構台 STAND
■ 防護構台
足場でここまでできる「革新的進化」
第三者への飛来落下防止対策へ貢献

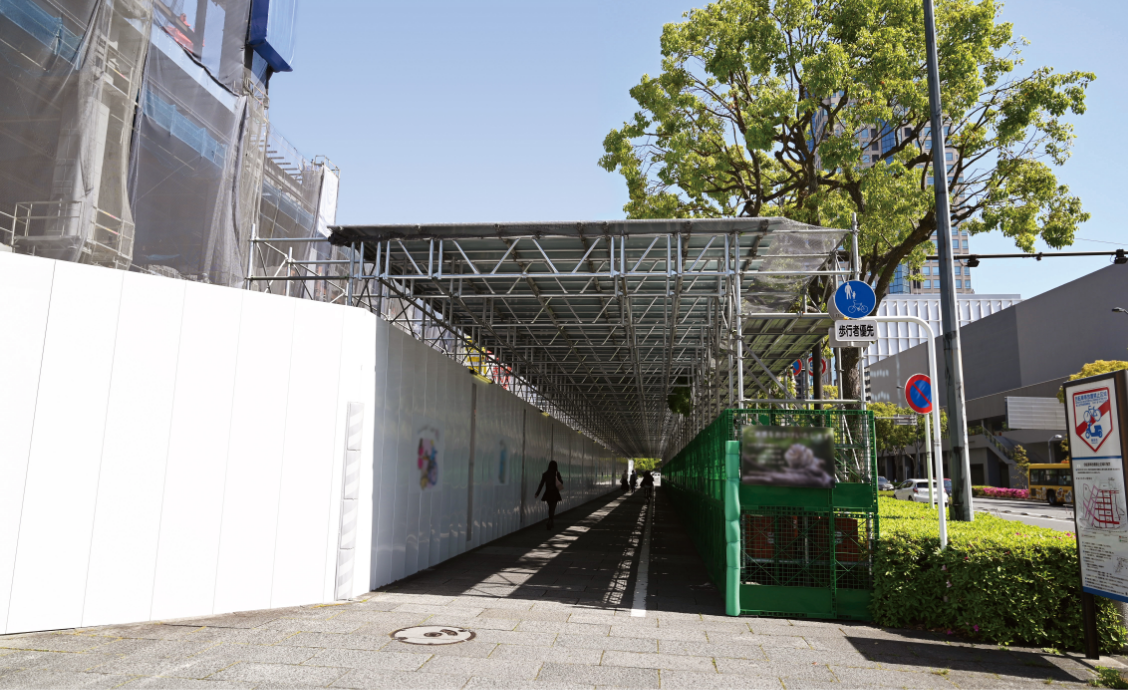

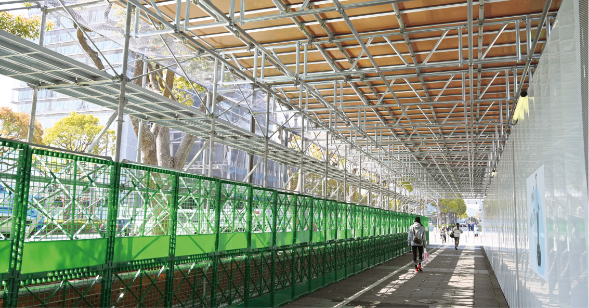

建設現場の歩道や道路の上空に屋根を設置することで、落下物などから歩行者を防護します。
画期的な工法
従来工法の鉄骨と比べ、重機不要。
手すり先行工法の外部足場を活用して設置でき、手間とコストを大幅削減できます。
歩道幅に合わせて施工することが可能です。
商品コード | 商品名 | 質量(kg) |
---|---|---|

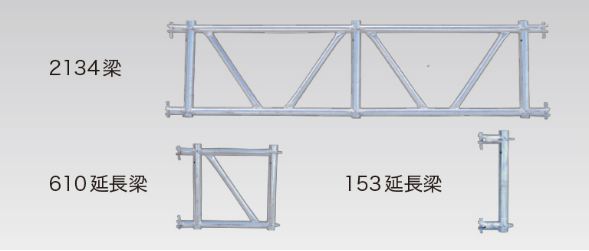

50750 | アルバトロス防護構台2134梁 | 16.5 |
50751 | アルバトロス防護構台610延長梁 | 6.8 |
50752 | アルバトロス防護構台153延長梁 | 2.8 |
※建設現場によって環境が異なるため、荷重および外力に十分耐えられる構造となるよう、別途検討してください。
【推奨】(例)梁上の屋根材 ・鋼製布板+杉足場板+構造用合板(12mm以上)・角パイプ+杉足場板+構造用合板(12mm以上)
■ 構台

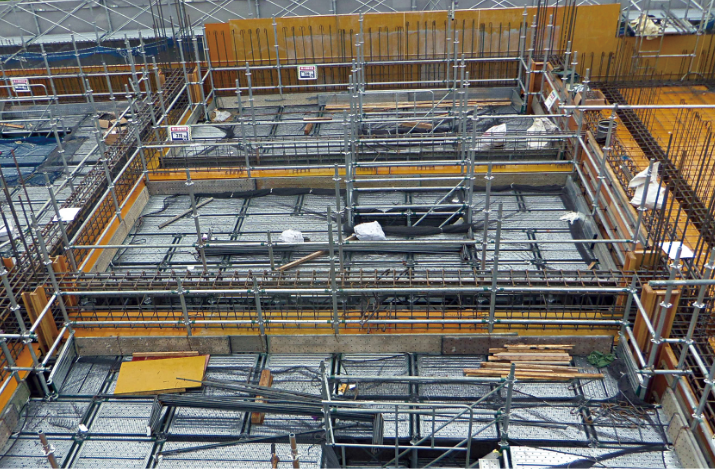

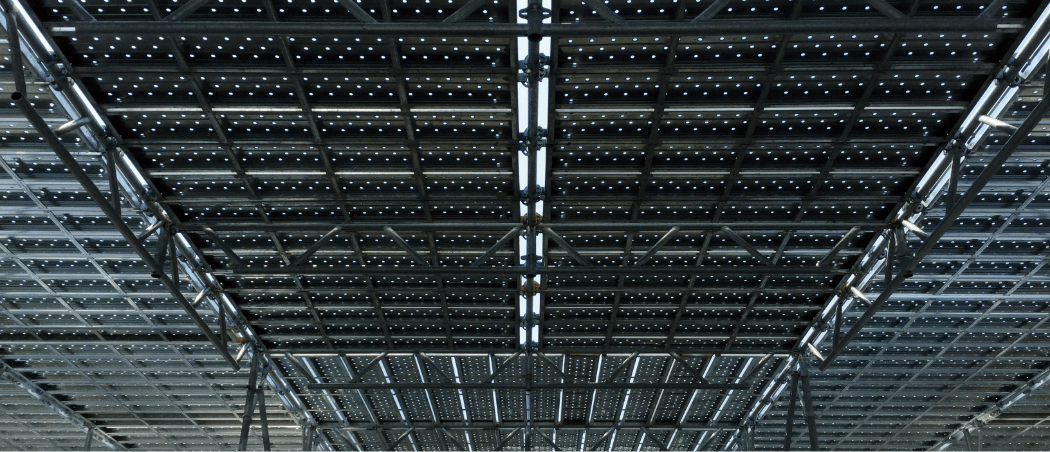

アルバトロスは最大1支柱33.5kNの支保工としても使用可能で、荷受構台を足場と連結させて設置することができます。物流倉庫等の屋根材フォーミング機の据え付けや、フォークリフト用の荷受構台としても十分な能力があります。
※ アルバトロスの構台には移動式クレーンやハイユニクレーン等のブームを有する揚重機器の設置はできません。
内部足場 INTERNAL SCAFFOLDING
縦横自由自在。 立体的に組める自由がもう一つのメリット

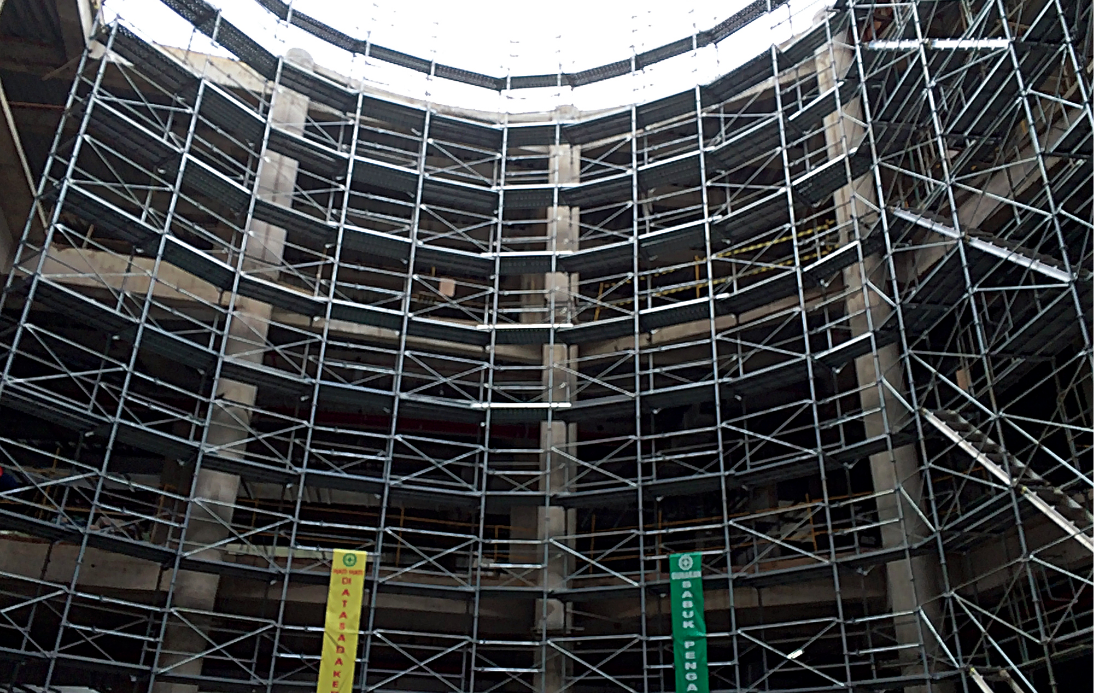

アルバトロスの支柱は450mmピッチでプレートがあり、その任意の高さで腕木を取り付けることができます。このことにより布材、先行手摺を4方向に組み立てられるとともに、内部足場の作業床のレベルを屋根や天井の形状に合わせて雛壇状に設置することが可能になります。
移動式足場 MOBILE SCAFFOLDING

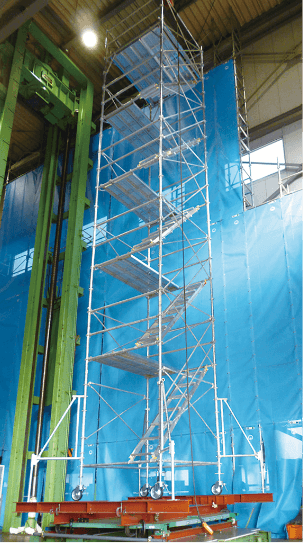

枠組式ローリングでは不可能なワイドなタワーも可能

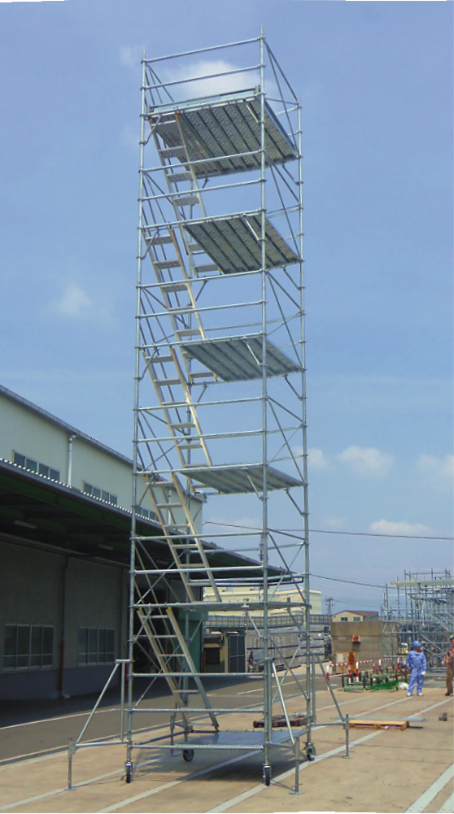

強化方杖を使えば安定性に優れたワイドなローリングタワーをつくることも可能です。最大1829mm幅まで可能で、しかもアルバトロスローリングタワーは従来型のローリングタワーの一番の弱点であった組立・解体時の墜落リスクの回避、安全帯取付けの対策も、安全・簡単な手すり先行工法で簡単に解決できます。
※ 強化方づえは全層又は最上層の腕木への取り付けが必要です。
アルバトロスは縦横自在に組みつなげますので幅、スパンとも2連、3連のローリングタワーも簡単に組み立てられます。低く組めば室内の軽天作業台としても利用可能。柱や凹凸のある部分も部分解体・組み増しが容易で、しかも解体した材料は狭い戸口からでも楽に搬出可能なので、大きな室内作業台を入れられないスペースでも有効活用できます。
曲面対応 CURVED SURFACE SUPPORT
アルバトロス曲線対応システム

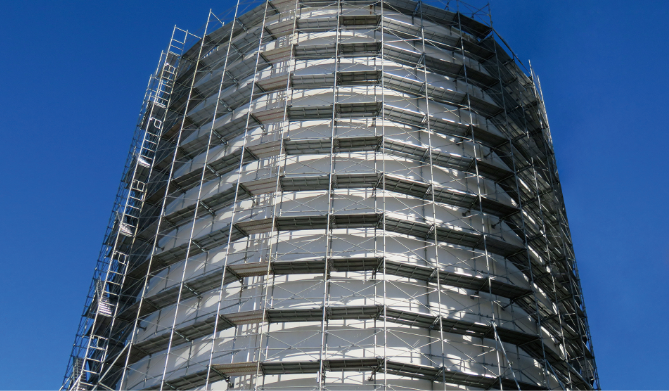

単管・クランプを全く使用せずに円形タンクの外部・内部、Rのあるデザインの建物に連続した足場の設置が可能です。見た目もすっきり美しく、メッシュシートも1.8mタイプが隙間なく張れます。曲線部も、もちろん手すり先行工法で安全に組立・解体作業が行えます。

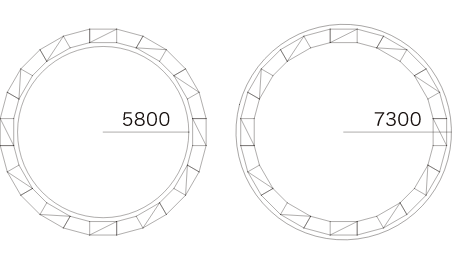

最小設置可能直径(m) | |
---|---|
タンク外径 | 11.6 |
タンク内径 | 14.6 |

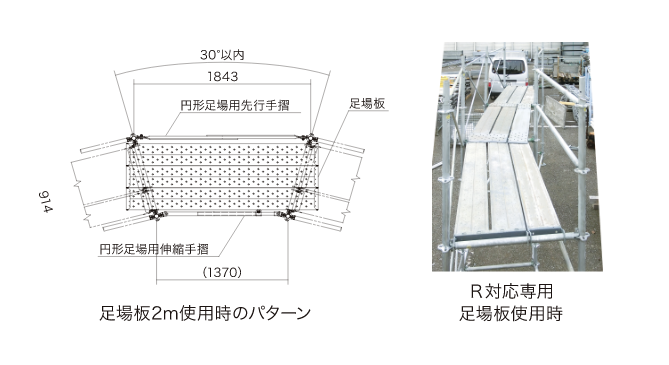

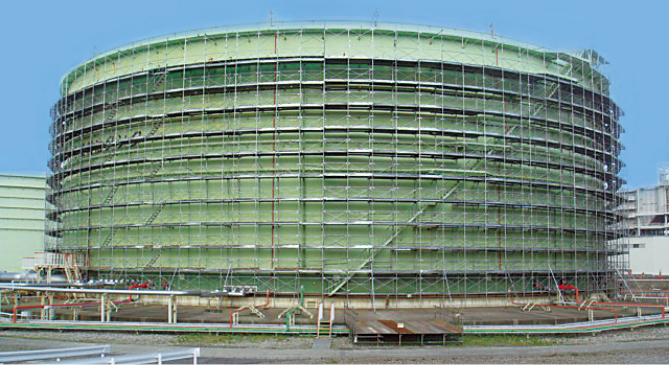

LNGタンクに設置したアルバトロスの円形足場。 専用の円形足場用先行手摺、伸縮手摺を用いることによって全て手すり先行工法で組立解体が可能。
部材紹介 COMPONENT INTRODUCTION
周辺部材 PERIPHERALS
アルバトロス 妻側ブレス
業界初

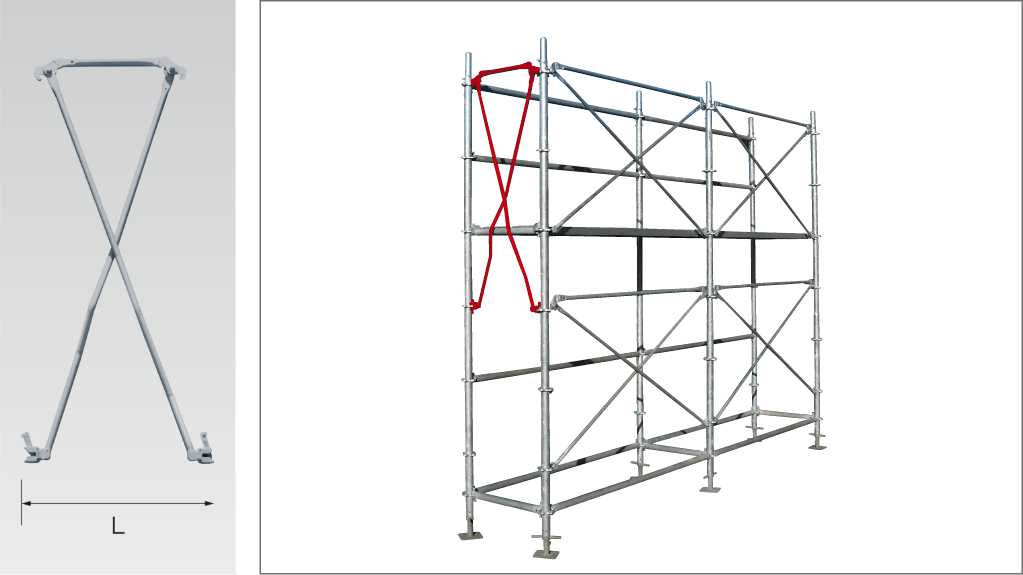

更なる安全性を求めて開発された妻側ブレスです。全面手すり先行工法で、クサビで簡単に取り付け可能。斜材をたたむことで、棒状になりコンパクトに梱包できます。
※本製品は左右非対称の仕様となります。取付時に斜材の膨らみが外側になるようにしてください。
※斜材の位置は、上記前提の上、作業者から見て左側が内、右側が外側になるよう設置してください。
商品コード | 商品名 | L(min) | 質量(kg) |
---|---|---|---|
80542 | 妻側ブレス1219 | 1219 | 5.9 |
50841 | 妻側ブレス914 | 914 | 5.3 |
50840 | 妻側ブレス610 | 610 | 4.7 |
アルバトロス 強化方杖 PAT.

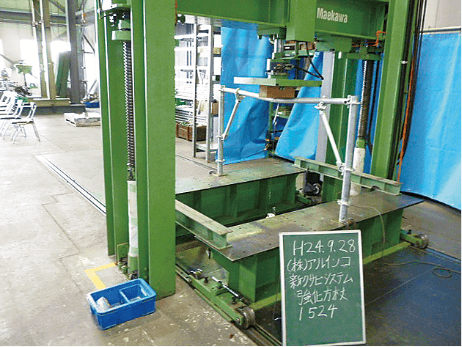

コンパクトな形状でも支柱の許容支持力12.5kN→最大23.5kNに大幅アップ!!※1 着脱可能で必要な部分、必要な期間だけ強化!

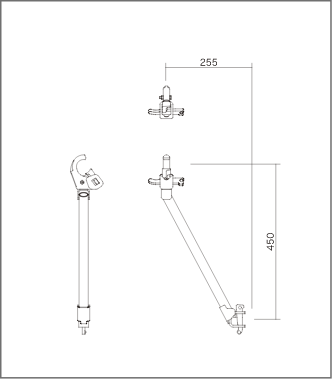

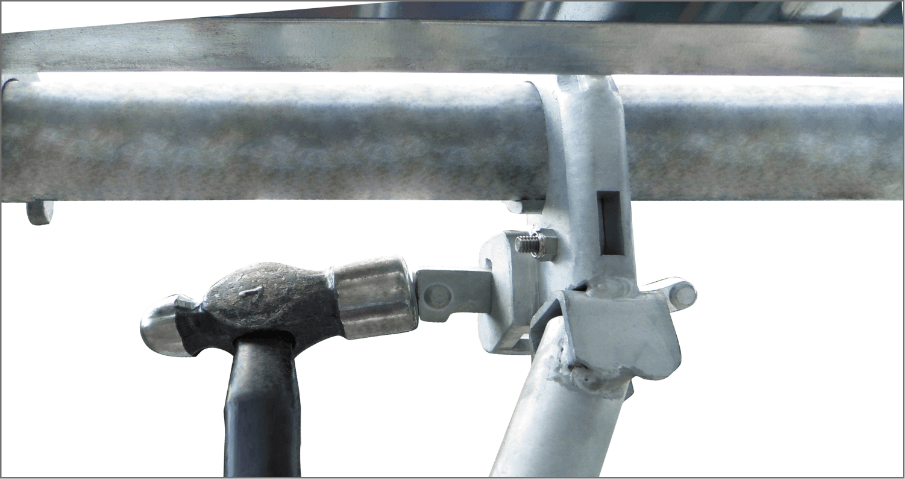

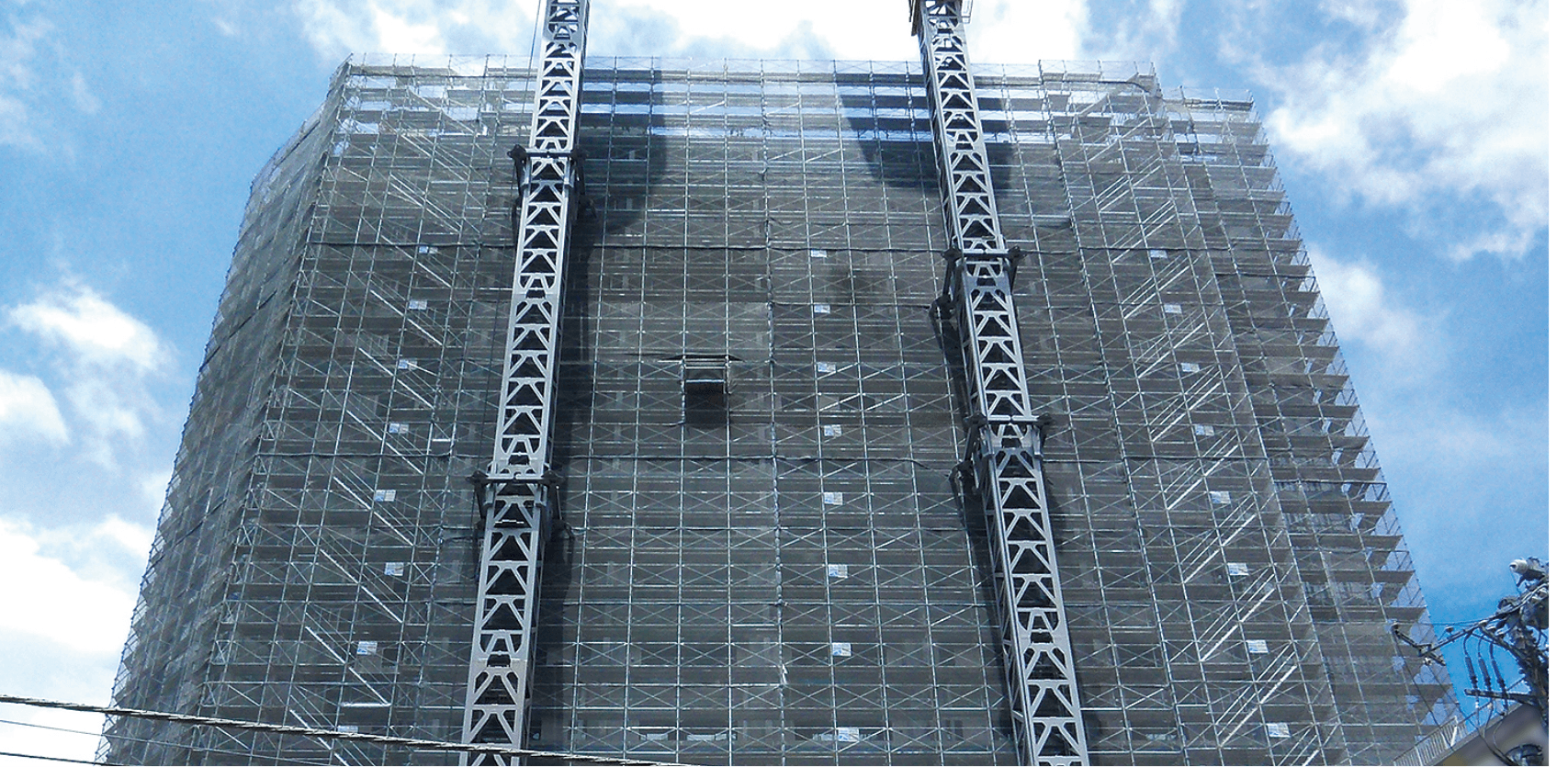

強化方杖は支柱と布材を同時に簡単に補強できる独自の専用機材です。 棚足場(ステージング)の腕木の補強のみならず、強化方杖を取付けることで支柱の座屈強度を大幅にアップすることが出来ます。しかも取付けはハンマー1本でワンタッチ後付け可能。 布板の掛かった状態でも簡単に取付けでき、必要な部分、必要な期間だけ強化を行うことが可能です。 足場の部分的補強、通行しやすい支保工、棚足場、ローリングタワー、さらには50~60m超えの超高層足場の支柱補強と多彩なニーズに応えることができます。
※1 最大許容支持力23.5kNは両面先行手摺、2層以内に壁つなぎを設置した場合の強度です。片面が布材の場合は16kNになります。また、壁つなぎのない棚足場の場合の許容支持力は1支柱あたり13.0kNとなります。
取付けに専用布材等は不要。 通常の布材に後から取付け可能、布板の掛かった状態でも簡単に取付けられます。
商品コード | 商品名 | 質量(kg) |
---|---|---|
50810 | 強化方杖 | 1.5 |
