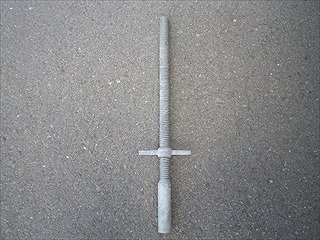

TSサポートに通常の大引受けジャッキA752Hを挿す際に、TSサポート用の調整カラーは必要ですか?



必要です。
大引受けジャッキA752Hのジャッキ棒がφ35、TSサポートはφ60.5なのでそのまま挿すとぐらついてしまいます。

参考になった

このQ&Aに関連する商品

このカテゴリのQ&A

Q. a0115 パイプサポートを二本つなぎするとき、ボルトで何箇所止めれば良いですか?
A.

4箇所とめてください。
労働安全衛生規則242条で「4本以上のボルト以上又は専用の金具を用いて継ぐこと」とされております。
使用ボルトはM10×25mmです
詳細は参考資料をご確認ください。


また、支保工を行う場合は必ず強度計算が必要となります。

参考になった

関連情報はこちら

Q. a0117 パイプサポートとミニサポートは、構造や強度が違うのですか?
A.

調節範囲以外は構造も強度も同じです。

参考になった

関連情報はこちら

Q. a0252 パイプサポートの下柱菅にはどのクランプを使用できますか?
A.

異径クランプ(φ60.5×φ48.6(φ42.7兼用))を使用してください。
上柱管はφ48.6なので、異径クランプは使用しません。

参考になった

関連情報はこちら

Q. a0283 パイプサポートに大引受ジャッキA752Hは使用できますか?
A.

使用できます。ただし、大引受ジャッキのハンドルは一番上まで上げて、挿し込み長さは最大にしてください。 SK-165(6尺)以下のパイプサポートは、支持ピンにジャッキ棒があたってしまう可能性があります。使用長さに注意してください。

参考になった

関連情報はこちら

Q. a0311 パイプサポートの台板取り付け用のボルト・ナットのサイズを教えてください。
A.

M10です。
必ず1本につき4つのボルトナットを使用してください。

参考になった

関連情報はこちら

Q. a0354 強力サポートは何ミリ単位で調節できますか?
A.

1ミリ単位で調節できます。
大きな調節はピンで、小さな調節は中間のジャッキで行ってください。

参考になった

関連情報はこちら

Q. a0456 異径クランプの許容荷重を教えてください。
A.

直交・自在ともに350kgfです。

参考になった

関連情報はこちら

Q. a0508 パイプサポートを2本つなげる時に使用するボルトのサイズを教えてください。
A.
Q. a0646 パイプサポートにピボットジャッキをさして使用できますか?
A.
Q. a0691 最軽量四角支柱の支柱を連結する時に、ボルト・ナットは何個必要ですか?
A.

組み合わせにより必要数が異なります。
 支柱+支柱の連結...4セット
 ジャッキ+支柱... 4セット
 ジャッキ+受金具...2セット
 必要になります。
 連結部分については、取扱い説明書をご確認下さい。

参考になった

関連情報はこちら

Q. a0768 パイプサポートを2本つなぎした上に補助サポートをつなぐことはできますか?
A.

パイプサポートは2本繋ぎまでしかできません。
パイプサポート+パイプサポート、もしくはパイプサポート+補助サポートの組み合わせになります。

参考になった

関連情報はこちら

Q. a0794 最軽量四角支柱用ボルト・ナットの種類を教えてください。
A.

M16×40です。
強度区分4.8以上のボルト・ナットであれば、高力ボルトでなくても大丈夫です。

参考になった

関連情報はこちら

Q. a0846 型枠支保工支柱の高さが3.5m以上のものは20号・21号(建設物・機械等設置届)申請が必要ですか?
A.

支柱の高さが3.5m以上の型枠支保工は日数に関係なく20号・21号申請(建設物・機械等設置届)が必要な工事となります。

参考になった

関連情報はこちら

Q. a0900 マルチビームジャッキをパイプサポートに使用できますか?
A.

使用できます。
ただし、マルチビームジャッキのハンドルは一番上まで上げて、挿し込み長さは最大にしてください。SK165(6尺)以下のパイプサポートは、支持ピンにジャッキ棒があたってしまう可能性があります。
使用長さに注意してください。

参考になった

関連情報はこちら

Q. a0939 最軽量四角支柱に大引受けジャッキA752H、W大引受ジャッキND752WHを使用できますか?
A.

使用できません。
ハンドル部分に荷重が掛かってしまい、ハンドルがもちません。
直受けか梁受け金具を使用してください。
高さ調整が必要な場合は、専用の最軽量四角支柱ジャッキを上部につけてください。

参考になった

関連情報はこちら

Q. a1102 最軽量四角支柱を横使いで突っ張って切梁のサポートとして使用できますか?
A.

四角支柱には鉛直方向(垂直)からの荷重を受ける機材であり、横方向への使用はできません。

参考になった

関連情報はこちら

Q. a1131 ミニサポートの上柱(内管)と下柱(外管)の径を教えてください。
A.

パイプサポートと同じく、上柱(内管)はφ48.6・下柱(外管)はφ60.5です。

参考になった

関連情報はこちら

Q. a1657 ピボットジャッキは足場の足元に使用しても問題ないですか?
A.

ピボットジャッキは傾斜部の型枠支保工用に作られたものなので、足場では使用できません。
